1、產品概述
微機控制扭轉試驗機適用于金屬材料、非金屬材料、復合材料以及軸類零部件的扭轉性能測試試驗。該機具有運行穩定可靠、無污染、測量范圍寬、分辨率及精度高的特點?？赏瓿刹牧系呐まD(zhuǎn)破壞、檢測扭轉切變模量、多步驟扭矩加載等試驗。配扭轉計可測量切變模量、規定非比例扭轉應力，等靜態扭轉力學的性能測試。

主要適用于計量質檢；汽車、傳動機械、螺栓緊固件、冶金鋼鐵、機械制造、民用航空、高等院校、科研實驗所、商檢仲裁、技術監督部門、建材陶瓷、石油化工及其它行業的力學實驗室等，是工廠、學校和科研單位理想的實驗設備

試驗測試功能：WindowsXP中文操作平臺，可以檢測材料的扭矩、扭轉角度、扭轉強度等。使用以圖形為界面的視窗式操作系統，可設定顯示屏幕及操作面板；可設定試驗速度及各種控制參數；可實時顯示基本試驗結果；可實時顯示試驗過程各種相關參數圖形；可實現系統診斷并顯示診斷結果。

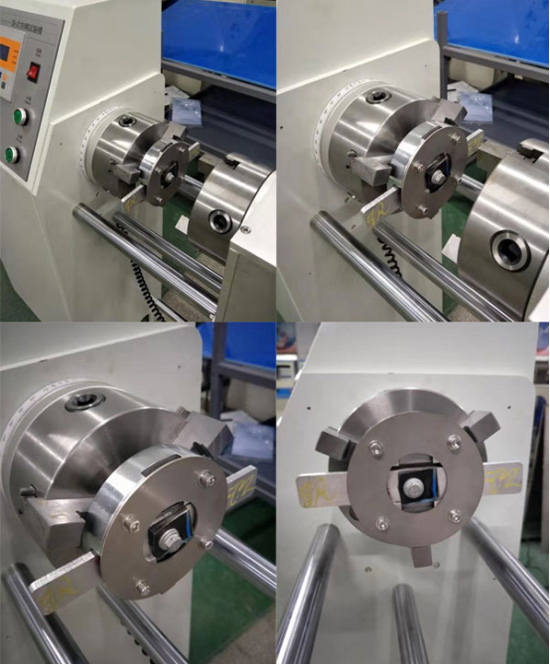

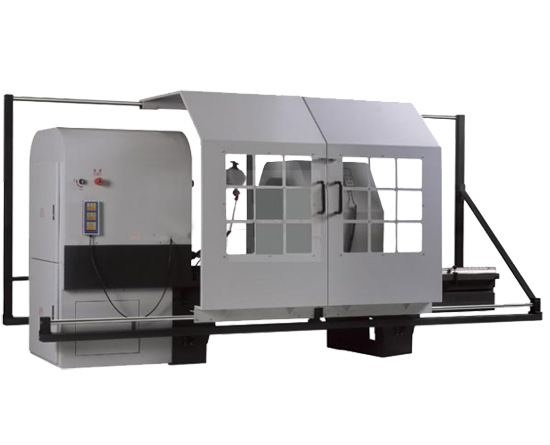

說明：圖片僅供參考，您訂的機器可能與圖不完全一致

2、執行標準
GB/T10128-2007《金屬材料  室溫扭轉試驗方法》
JB/T9370—2007《扭轉試驗機技術條件》
JJG269-2006《扭轉試驗機檢定規程》
GB/T2611-2007《試驗機通用技術要求》
用戶也可以提供相關的技術標準，按照用戶提供的標準，如GB、ASTM、DIN、JIS、EN等，實現試驗方式的控制以及相關數據采集及處理。

3、主要技術指標：
1、 最大扭矩：50000N.m；
2、 試驗機準確度等級：1級；
3、 扭矩測量范圍：2%～100%F.S（最大扭矩）；
4、 扭矩分辨力：最大扭矩的1/±300000；
5、 試驗扭矩示值相對誤差：≤±1%（正反雙向）；
6、 扭轉角測量范圍：0-1000º；
7、 扭轉角測量相對誤差：±1%；
8、 扭轉計扭角分辨力：0.01°；
9、 扭轉計扭角示值相對誤差：示值的±1%以內；
10、扭轉速度：3.6-100°/min   無級調速；
11、扭轉速度相對誤差：設定值的±1.0%以內；
12、夾頭間移動距離：約2000mm，（可根據要求定制）；
13、夾持試樣尺寸：φ15-φ600mm；
14、兩夾具間同軸度精度：1000mm范圍內≤Φ0.2mm；
15、主機外型尺寸（長×寬×高）：1510×440×1150（mm）；
16、電源電壓：AC380V  50Hz  40KW；
17、主機重量：約6000kg；
18、扭轉方向：正轉 反轉

4、結構介紹與特點

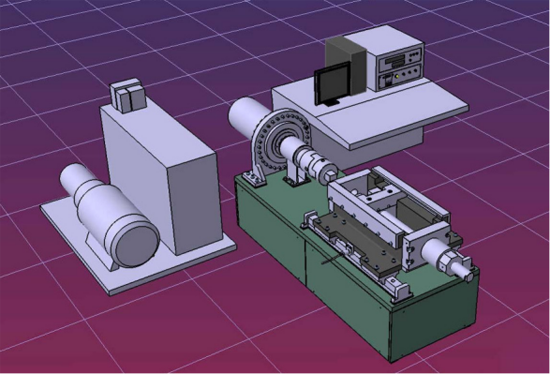

微機控制扭轉試驗機是由主機框架結構、交流伺服驅動加載系統、可自由移動的尾座及計算機測量控制顯示系統等組成。
Ø 主     機：主體結構采用臥式框架結構，試樣左右夾持部分牢固地固定在工作臺上，以保證整機的剛性。左右夾頭部分采用調質鋼，不僅保證了夾頭的綜合機械性能和硬度，更是大大提高了夾頭的使用壽命。試樣的安裝、拆卸方便、快捷。夾頭的移動端采用精密重型方導軌，使其能自由移動，將試件的軸向拉力減少到最??；高剛性高精度高負荷的直線導軌，為試驗機抗扭剛性提供了可靠的保證。
Ø 導 軌：夾頭的活動端采用臺灣進口精密重型直線導軌，臺灣進口直線導軌承受扭矩，并能調整操作空間，具有高剛性高精度，精度等級為精密級；導軌額定承載能力高，容許的垂直負荷大，承受的力矩大，有較高的抗過載能力；導軌的防塵和自潤滑系統更加合理；
Ø 驅動系統：加載系統采用全數字交流伺服控制電機驅動和交流伺服驅動器加載，電機帶動精密擺線針輪減速機，保證傳動的均勻、穩定及傳動精度，橫向空間范圍內任意手動調節。提供了穩定的扭矩加載系統；保證了加載的均勻性、穩定性，伺服控制精確高，使用壽命長。伺服電機的采用，保證了正向加載和反向加載的平穩切換。
Ø 采集系統：測量顯示系統采用光電編碼器采集試樣的扭轉角度，高精度扭矩傳感器采集試樣的扭矩。扭轉試驗機控制器采樣頻率可以根據需要調節，在材料的屈服階段可以高速采樣。高精度旋轉編碼器測量試樣的扭轉變形。計算機屏幕顯示試樣的扭矩、扭轉角度、扭轉變形以及各類曲線等。

5、軟件介紹
Ø 控制模式采用智能專家設置系統，用戶可以根據自己的實際要求編制試驗過程控制方式，自動完成試驗?？刂破鞑蓸宇l率自動調節，材料屈服階段可以高速采樣，提高了數據的準確度；具有人機界面良好，操作簡便等特點。
Ø 計算機測控系統實現扭矩、角度及扭轉變形通道的全數字PID閉環控制。配置扭轉專用測控卡，調零、增益調整等均通過軟件實現，使復雜的測控系統變得簡潔可靠。
Ø 計算機測控系統主要的試驗操作、控制功能、試驗曲線、實時顯示等都出現在第一主界面上，觀察直觀、操作方便。試驗結束自動計算特征點扭矩、最大扭矩、屈服扭矩、抗扭強度、剪切模量、規定非比例扭轉強度等試驗參數；曲線坐標的大小可以根據試驗數據自行調整。
Ø 精密測試試驗系統
1)、自動清零：主控計算機接到試驗開始指令，測量系統便自動清零；
2)、測試過程：試驗過程及測量、顯示、分析等均由微機完成，控制模式采用智能專家設置系統，用戶可以根據自己的實際要求編制試驗過程控制方式，自動完成試驗。
3)、試驗軟件：中文Windows 7用戶界面，菜單提示、鼠標選擇操作簡單方便。
4)、顯示方式：數據和曲線隨試驗過程動態顯示；試驗扭矩，扭轉角度，各種試驗曲線（扭矩-時間曲線、扭矩-角度曲線、角度-時間曲線等）試驗機工作狀態等
5)、結果再現：試驗結果可任意存取，可對數據曲線再分析；
6)、曲線遍歷：試驗完成后,可用鼠標找出試驗曲線逐點的扭矩和轉角數據；
7)、結果對比：多個試樣特性曲線可用不同顏色迭加、再現、局部放大,實現一組試樣的分析比較；
8)、批量試驗：對參數相同的試樣,一次設定后可順次完成一批試樣的試驗；
9)、試驗報告：試驗數據自動處理和顯示，并打印出實驗日期、編號、材質、扭轉等符合國家標準的實驗報告，可按用戶要求的格式對試驗報告進行編程和打?。惠敵龃蛴「鞣N試驗報表格式（報表格式可以Excel或Word格式輸出）。
10)、過載保護：具有過載保護功能：超最大負荷3-10％時自動停機，電子、機械兩級保護，有效防止過載對傳感器的傷害；
11)、自動診斷：系統具有自動診斷功能，定時對測量系統、驅動系統進行過壓、過流、超溫等檢查，出現異常情況，即自動停機，實施保護；
12)、自動存盤：試驗數據和測試條件自動存盤，杜絕因突然斷電或忘記存盤引起的數據丟失；
13）軟件系統的操作可以實現三級用戶管理，安全、方便、快捷。
14）可以進行數字化調零和標定，可以任意多條試驗曲線疊加對比、輸出打印。
15）控制模式采用智能專家設置系統，用戶可以根據自己的實際要求編制試驗過程控制方式，自動完成試驗。
16）預裝Windows7操作系統下扭轉試驗機軟件包，可根據國家標準或用戶提供的標準進行試驗，同時也滿足ASTM、DIN、JIS、ISO、EN等標準。
17）具有扭轉力值和扭轉角自動跟蹤測量和加荷速度指示及峰值保持等功能。
18）試驗數據采用數據庫管理方式，便于查詢和維護。

6、機器主要配置
1. 扭轉試驗機主機框架與傳動部分一套；
2. 三相異步電機一套；
3. 擺線針輪減速機一臺；
4. 扭轉角測量傳感器一只；
5. 50000N.m美國kur高精度扭矩傳感器一只；
6. 標距內扭轉角測量系統一套；
7. 測量控制系統一套；
8. 商用電腦19.5寸液晶顯示器 一臺（標配）；
9. 擁有自主知識產權的中文版扭轉試驗試驗軟件一套；
10. 扭轉夾頭一套（定制）；
11. 備份光盤一套；
12. 品牌打印機：惠普彩色噴墨A4 一臺；
13. 隨機文件一套；
14. 隨機工具一套；
