電腦控制扭轉試驗機

產品分類：扭轉試驗機
機器型號： KSKL-W2000
機器品牌：天氏庫力

訂購熱線：134-0513-1752

產品詳情

產品簡介：

品牌	天氏庫力
型號	KSKL-W2000
用途	電腦控制扭轉試驗機主要用于材料及制成品在室溫下扭轉力學性能的檢測，也可用于材料及制成品的扭轉破壞等性能試驗。被測試試樣安裝在可調整空間的夾具之間，可適應不同的被測試試樣扭轉力學 性能的試驗。適用于金屬材料、非金屬材料、復合材料以及構件的扭轉性能測試試驗。
測量功能	采用計算機控制操作，軟件同步顯示扭矩和扭轉角，加載速率，扭矩峰值等。也可以檢測在一定轉角下的扭矩或一定扭矩下的轉角、扭矩-扭轉角之間的關系、抗扭強度等技術指標，并有扭矩-扭轉角、扭矩-時間、扭轉角-時間。
主機結構	主機采用臥式結構。左端扭矩盤連接傳感器為固定端，右端加載為交流伺服電機通過擺線減速機傳動帶動加力盤轉動，通過對試樣加載將扭矩傳到扭矩盤端來進行試驗，加載系統可沿導軌移動和固定，用于調整試驗空間。
傳動系統	通過采用交流伺服電機和驅動器，保證試驗過程的寬范圍速度連續調節和均勻加載
扭矩及扭角的檢測	采用高精度扭矩傳感器，可正反兩方向測量扭矩；扭轉角的輸出是通過交流伺服電機導出，保證顯示角度的真實有效。通過計算機數據采集處理系統，將傳感器信號處理后在計算機屏幕上顯示。
測量控制系統	試驗力測量控制系統由高精度雙向?qū)ΨQ性扭矩傳感器、穩壓電源、測量放大器、A/D轉換等組成；位移測量控制系統由倍頻整形電路、計數電路等組成。通過各種信號處理，實現計算機控制、數據處理、顯示等功能。
試驗過程	整個試驗過程采用基于Windows平臺、使用以圖形為界面的視窗式操作軟件，由鍵盤輸入試驗參數，鼠標操作虛擬按鈕，自動完成全部試驗過程。屏幕顯示扭矩、角位移、扭矩—角位移曲線、試驗機工作狀態等。
工作環境要求	1.在室溫100C～350C范圍內；對溫度要求嚴格的試驗，試驗溫度應為：23℃±5℃； 2.相對濕度不大于80%； 3.在穩固的基礎上正確安裝； 4.在周圍無振動、無腐蝕性介質和無強電磁場干擾的清潔的環境中； 5.電源電壓的波動范圍不應超過額定電壓的 10%。
滿足標準	1.GB/T 10128 《金屬材料室溫扭轉試驗方法》； 2.JJG 269《扭轉試驗機檢定規程》。

技術參數：

最大扭矩（N•m）	2000（另有：100、200、300、500、1000、5000量程可選）
扭矩測量范圍（N•m）	4-2000
扭矩最小讀數值（N•m）	0.01
扭矩分辨率	1/200000
扭矩示值相對誤差	≤±1.0% （正轉和反轉兩個方向）
扭矩重復性相對誤差	≤1.0%（正轉和反轉兩個方向）
轉角測量范圍	0-10000°
轉角示值相對誤差	≤±1% （正轉和反轉兩個方向）
扭角(小角度測量)顯示最小分辨率	0.0001°
轉角最小讀數值	0.01°
試驗轉速	0.05-720°/min(屈服前應在3°/min-30°/min；屈服后不大于720°/min)無級調速
扭轉速度示值相對誤差	≤±1% （正轉和反轉兩個方向）
扭轉速度示值重復性誤差	≤1.0%
加力盤、扭矩盤間距離	0～500mm（可議）
兩夾頭的同軸度	≤Φ0.3mm
試樣夾持直徑	標準試樣（圓試樣Φ10，標距50mm，100mm）
試驗級別	1級
試樣夾持方式	根據試樣定制一套夾具
主機凈尺寸	1500430700mm
主機重量	約600
電源	AC 220V±10％，50Hz

電腦控制扭轉試驗機配置清單：

1.主機一臺

2.交流伺服電機及驅動器控制系統1套

3.高精度減速機1套

4.直線導軌2套

5.高精度雙向扭矩傳感器 1個

6.扭轉引伸計（北鋼院）

7.計算機：聯想臺式機(不含電腦桌)

8.打印機：佳能彩色噴墨打印機

9.信息采集卡(已插入計算機內)、試驗機控制軟件1套

10.技術資料（使用說明書、合格證明書、裝箱單）各1套

11.隨機工具1套

軟件介紹：

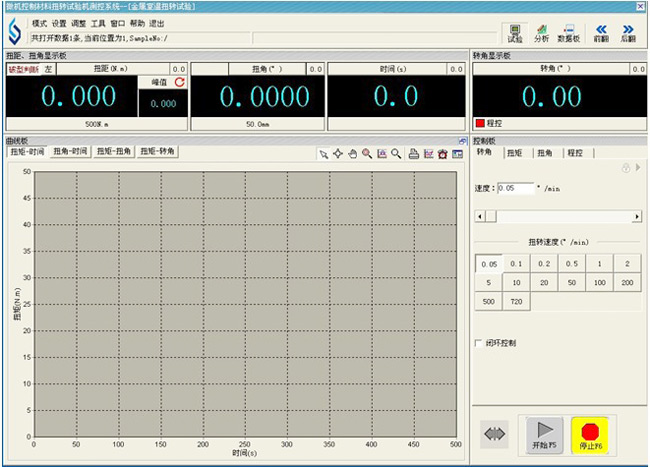

1.試驗曲線板，記錄扭矩-時間，扭角-時間，扭矩-扭角和扭矩-轉角試驗曲線，可隨時切換觀察，高速采樣。

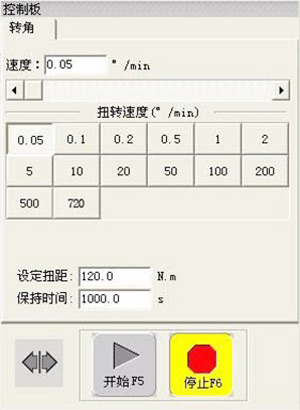

2.試驗速度控制面板

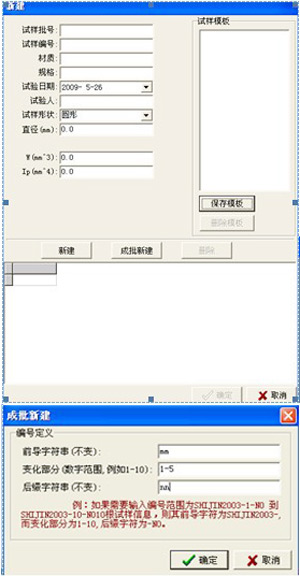

3.新建試驗面板

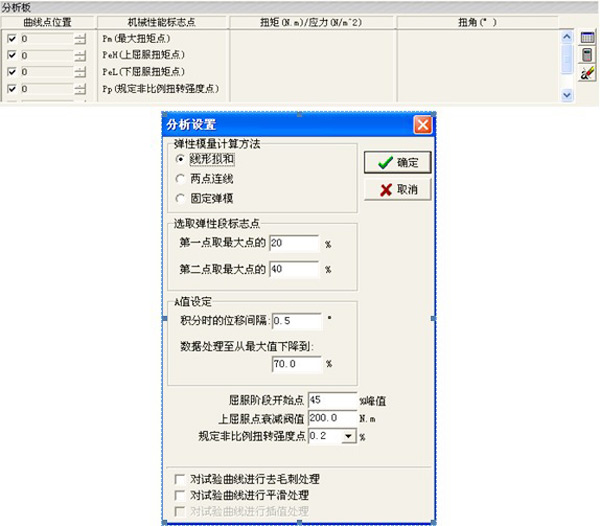

4.試驗結果分析板
