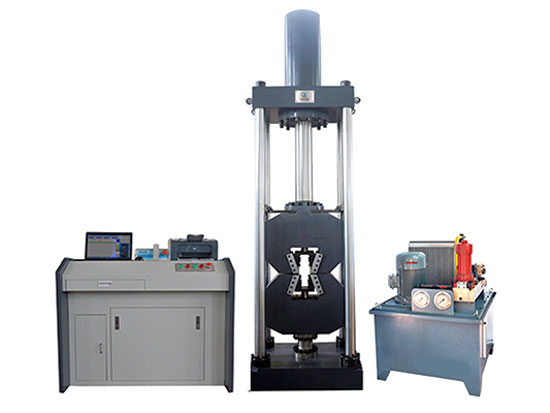

單空間液壓拉力試驗機
產品分類： 液壓拉力機
機器型號： TSKL-600F
機器品牌： 天氏庫力
訂購熱線：134-0513-1752
設備簡介：
本系列試驗機是測試各種材料及其制品在各種環境和模擬狀態下的物理性能、機械性能、工藝性能、結構抗震強度以及材料與構件內外缺陷的重要儀器設備?？梢园凑障鄳?yīng)標準實現對金屬或非金屬材料的拉伸、壓縮、彎曲、剪切等類型的試驗，可以求取所測材料的抗拉強度、屈服強度、規定非比例延伸強度、彈性模量等性能指標，可實現等速率加荷、等速率變形、等速率位移、等速率應變等閉環控制。
技術參數：
|
規格型號 |
TSKL-600F |
|
試驗機等級 |
0.5級 |
|
最大負荷(KN) |
600 |
|
試驗力測量范圍 |
最大負荷的0.4%—100% FS（全程不分檔） |
|
試驗力分辨力 |
滿量程的1/500000
|
|
試驗力示值相對誤差 |
示值的±0.5%以?xún)?nèi) |
|
位移測量分辨力 |
0.005 |
|
位移示值相對誤差 |
示值的±1%以?xún)?nèi) |
|
變形示值相對誤差 |
示值的±1%以?xún)?nèi)
|
|
活塞最大行程 |
600 |
|
拉伸夾頭間最大距離 |
600 |
|
活塞上升最大速度（mm/min） |
0.5~320 |
|
活塞下降最大速度（mm/min） |
0.5～180 |
|
油源總流量（l/min） |
12 |
|
變形測量裝置 |
可采用應變式電子引伸計、進口抗沖擊引伸計、非接觸式引伸計等各種引伸計,滿足不同類型試樣變形的測量使用 |
|
安全保護裝置 |
具有超載、行程限位、油壓、超溫、超電壓、超油壓以及安全防護裝置等多種保護,安全性非常好 |
|
超載保護 |
超過滿量程的5% |
|
夾具配置 |
楔型夾緊 |
|
圓試樣夾持范圍 |
φ13-φ26 φ26-φ40 |
|
板試樣夾持范圍 |
2-16 16-30 |
|
立柱數 |
4 |
|
立柱直徑 |
φ80 |
|
立柱中心距離 |
270×580
|
|
主機外形尺寸 |
800×600×3000 |
|
總功率（kW） |
5.5 |
|
主機重量 |
3000 |
|
油箱容積（L） |
120 |
|
液壓源重量 |
約500 |
注：本款單空間液壓拉力試驗機另有30噸和100噸量程可供選擇。
主要功能：
TSKL-600F微機控制電液伺服拉力試驗機可以實現快速拉伸試驗操作。配備相應附件可實現壓縮、彎曲、剪切等試驗，具有力、變形和位移三種控制方式，可以按照設定程序?qū)崿F(xiàn)平滑切換，可實現等速加載、按預先設定曲線加載、等速率位移試驗、等速率變形試驗等。其應力速度和應變速率完全符合GB、ASTM、DIN、ISO、JIS、BS等金屬拉伸試驗標準要求。本產品適合材料的拉伸試驗，主要側重于金屬棒材、板材的拉伸試驗，螺紋鋼拉伸試驗，鋼絞線拉伸試驗（需訂購相關配件），高強度、高硬度金屬材料的拉伸試驗。
電液伺服試驗機測控軟件Smartest試驗軟件能實現試驗數據的自動采集、處理，試驗數據和應力應變曲線、負荷變形曲線、負荷時間曲線等多種試驗曲線的實時顯示，可保存、輸出、打印用戶所需格式的試驗報告及數據。該款單空間液壓拉力機適合主要以大批量拉伸試驗為主的大型鋼廠、需要大空間試驗構件和部件的企業?？蓴U(kuò)展為液壓平推對夾夾具結構。
主要特點：
1.采用雙向油缸，密封性好，精度高，一致性好。長行程的雙向油缸能滿足不同長度規格的試樣拉伸要求；能同時滿足拉伸延伸差異較大的材質的試驗要求。
2.主機采用剛性結構設計且重心低，主要沖擊能量由液壓?jiǎn)卧尫牛行Ы档土嗽嚇永瓟鄷r(shí)的沖擊與噪音，使得地面震動較小；油缸上置，拉伸空間設置合理，操作方便。
3.主機采用四柱框架式結構和進口雙法蘭拉壓雙向負荷傳感器。傳感器結構合理，性能優異，測量精度高，線性度好。主機具有高剛性、抗側向力強的特點。
4.負荷具有全程不分檔的特點，其較之負荷分檔系統，性能更為優越。
5.下置式負荷傳感器使得拉伸試驗時附加阻力為零。
6.液壓系統配置了優質品牌的液壓元件與附件，實現了系統的無泄漏，無污染。
7.本產品采用美國MOOG公司生產的DDV D633型伺服閥，響應迅速、控制精度高，還提高了耐污染性，易維護。
8.設計了多種自動的自診斷功能，自動檢測過壓、過流、超溫等異常。
9.具有超載、限位、超溫、超電壓以及油污自動報警等多種保護功能。
10.采用抽出式光電編碼器，測量精度高，能達到5µm,不僅可以測量和控制活塞的位移，而且還可以測量和控制活塞的位置。
11.采用全數字閉環控制系統，能實現負荷、位移、變形的三閉環控制要求，控制方式間能任意組合、平滑切換。
12.油缸上置，拉伸空間的設置合理，操作方便，符合人機工程學的試驗空間和工作高度，讓操作變的更加容易與便捷。
滿足標準：
1.《GB/T2611—2007 試驗機通用技術要求》
2.《GB/T 16826—2008 電液伺服萬能試驗機》
3.《JJG139—1999 拉力、壓力和萬能試驗機（檢定規程）》
4.《GB/T16825.1-2008 拉力式試驗機的檢驗》
5.《GB/T228—2002 金屬材料室溫拉伸試驗方法》
6.《JB/T6146—2007 引伸計技術條件》
