塑料購物袋具有良好的柔韌性及抗拉強(qiáng)度才能滿足消費者良好的使用要求，本文以某超市使用的塑料購物袋為例，采用天氏庫力自主研發(fā)的KL-50H電子拉力試驗機(jī)對購物袋樣品的抗拉強(qiáng)度進(jìn)行檢測，以此來評價樣品的柔韌性能，并通過對試驗過程及設(shè)備參數(shù)、原理等信息的收集描述，為企業(yè)檢測購物袋類產(chǎn)品的抗拉強(qiáng)度性能提供參考。
1. 意義
塑料購物袋是日常生活中的易耗品，其為消費者提供便利的同時，由于過量使用及回收處理不到位等原因，也造成了嚴(yán)重的能源資源浪費和環(huán)境污染。特別是超薄塑料購物袋容易破損，大多被隨意丟棄，成為“白色污染”的主要來源。目前，越來越多的國家和地區(qū)已經(jīng)限制塑料購物袋的生產(chǎn)、銷售與使用。因此，為了減輕塑料購物袋對環(huán)境造成的污染，除了響應(yīng)國家“限塑令”的號召，盡量減少塑料購物袋的使用，還可通過增加塑料袋的重復(fù)使用次數(shù)來減少塑料袋的使用量。因此，塑料購物袋生產(chǎn)企業(yè)應(yīng)加強(qiáng)塑料購物袋的柔韌性，增強(qiáng)其抗拉強(qiáng)度，延長塑料袋的使用壽命。

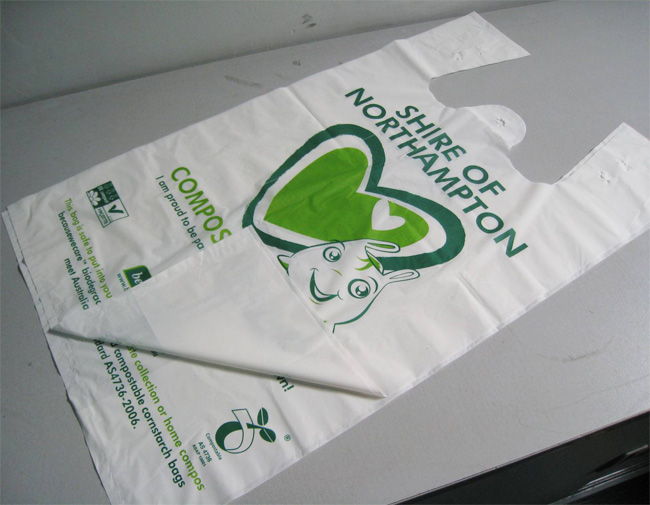

圖1 常見的塑料購物袋
2. 檢測樣品
本次測試以某超市提供的塑料購物袋為檢測對象。
3. 檢測依據(jù)
對塑料薄膜、薄片的抗拉強(qiáng)度測試可參考的檢測標(biāo)準(zhǔn)為GB/T 1040.3 《塑料 拉伸性能的測定 第3部分：塑料和薄片的試驗條件》。
4.試驗設(shè)備
天氏庫力自主研發(fā)的KL-50H電子拉力試驗機(jī)
圖2 KL-50H電子拉力試驗機(jī)
4.1 測試原理
將試樣裝夾在夾具的兩個夾頭之間，兩夾頭做相對運動，通過位于動夾頭上的力值傳感器和機(jī)器內(nèi)置的位移傳感器，采集到試驗過程中的力值變化和位移變化，從而計算出試樣的拉伸、撕裂、變形率等性能指標(biāo)。
4.2 適用范圍
(1) 本設(shè)備可用于塑料薄膜、薄片等材料的抗拉強(qiáng)度與變形率、拉伸性能、拉斷力、抗穿刺性能、抗撕裂性能、剝離強(qiáng)度性能、熱封強(qiáng)度性能等指標(biāo)的測試；可用于輸液袋蓋、軟橡膠瓶塞、口服液蓋穿刺/拉拔力的測試；可用于膠帶解卷力、塑料瓶抗壓力、組合蓋及果凍杯、酸奶杯蓋膜的開啟力等產(chǎn)品與包裝性能的測試。
(2) 本設(shè)備可滿足GB/T 10004、ISO 37、GB 8808、GB/T 1040.1、GB/T 1040.2、GB/T 1040.3、GB/T 1040.4、GB/T 1040.5、GB/T 4850、GB/T 12914、GB/T 17200、GB/T 16578.1、GB/T 7122、 GB/T 2790、GB/T 2791、GB/T 2792、GB/T 17590、ASTM E4、ASTM D882、ASTM D1938、ASTM D3330、ASTM F88、ASTM F904、JIS P8113、QB/T 2358、QB/T 1130等國內(nèi)外相關(guān)標(biāo)準(zhǔn)。
4.3 設(shè)備參數(shù)
力值選擇：50 N、500 N兩種規(guī)格的力值傳感器可供選擇。
速度選擇：根據(jù)相關(guān)標(biāo)準(zhǔn)規(guī)定，設(shè)備提供50 mm/min、100 mm/min、150 mm/min、200 mm/min、250 mm/min、300 mm/min、500 mm/min七種試驗速度，可根據(jù)試驗標(biāo)準(zhǔn)要求自由設(shè)定。
測量行程：1000 mm的超長行程可以滿足大變形率材料的測試。
保護(hù)功能：限位保護(hù)、過載保護(hù)、自動回位以及掉電記憶等智能配置，保證用戶的操作安全。
試驗軟件：全伺服閉環(huán)軟件，集成拉伸、穿刺、剝離、撕裂等七種獨立的測試程序，為用戶提供了多種試驗項目的選擇。內(nèi)置數(shù)據(jù)庫，統(tǒng)一管理保持試驗結(jié)果和試驗報告
5. 試驗方法
(1) 用裁樣器沿塑料購物袋樣品的橫、縱向分別裁取寬15 mm，長200 mm的試樣各5條。
(2) 將試樣兩端部分分別裝夾在設(shè)備的上、下夾頭上，試樣的長軸方向應(yīng)與上、下夾具的中心連線重合。
(3) 設(shè)置試驗速度、試樣寬度等參數(shù)信息。
(4) 點擊試驗開始選項，試驗開始。儀器自動計算、顯示zui終的試驗結(jié)果。
6. 試驗結(jié)果
本次測試的塑料購物袋樣品橫向拉斷力為50.935 N，抗拉強(qiáng)度為61.786 MPa，斷裂伸長率為55.70%；縱向拉斷力為50.426 N，抗拉強(qiáng)度為60.638 MPa，斷裂伸長率為66.92%。
7. 結(jié)論
除抗拉強(qiáng)度外，塑料購物袋還應(yīng)重點關(guān)注其熱封強(qiáng)度、落鏢沖擊等性能指標(biāo)，KL-50H電子拉力試驗機(jī)對塑料袋強(qiáng)度測試的數(shù)據(jù)基本可靠。
來源：天氏庫力 發(fā)布日期
2019-06-10 瀏覽：
