拉力機拉伸測試時速度的重要性
來源：天氏庫力 發(fā)布日期
2018-06-19 瀏覽：

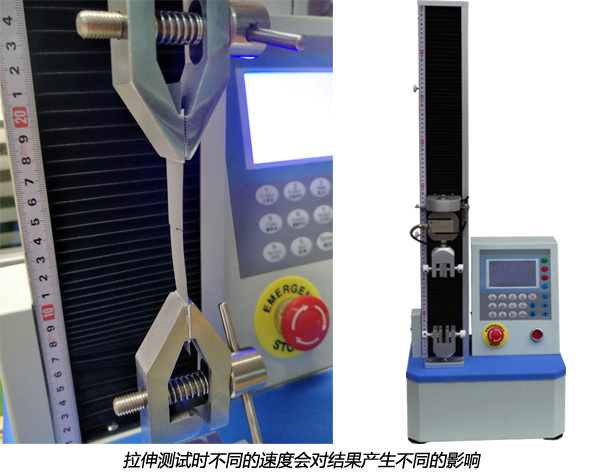

力學試驗機拉伸速度主要是對于拉伸速度、斷后延伸率、屈服強度的影響，拉力機試驗機拉伸速度的影響隨材料的不同而有所差異，因此做拉伸試驗時我們必須嚴格按照標準試驗方法規(guī)定的速率要求對拉力機廠家進行檢驗，否則會對試驗結果的準確性造成影響。
下面天氏庫力的小編來分析一下，拉力機的速率到底對拉力機的拉伸等測試結果有著怎樣的影響。主要體現(xiàn)在對試驗過程和試驗數(shù)據(jù)的影響兩方面：
首先，在彈性形變段，拉力機一般都選擇采用應力速率操控或者負荷操控。塑性較好的材料試樣過了彈性段以后，載荷增加不大，而變形增加很快，拉力機所以為了防止拉伸速度過快，一般采用應變操控或者橫梁位移操控。所以在GB228-2002里面建議了，“在彈性范圍和直至上屈服剛度，該萬能試驗機夾頭的分離速率應盡可能保持恒定并在規(guī)定的應力速率的范圍內，若僅測定下屈服剛度，在試樣平行長度的屈服期間應變速率應在0.00025/s～0.0025/s之間。平行長度內的應變速率應盡可能保持恒定。
在塑性形變范圍和直至規(guī)定剛度(規(guī)定非比例延伸剛度、規(guī)定總延伸剛度和規(guī)定殘余延伸剛度)應變速率不應超過0.0025/s。這里面有一個很關鍵的問題，就是應力速度與應變速度的切換點的問題。最好是在彈性段結束的點進行應力速度到應變速度的切換。在切換的過程中要保證沒有沖擊、沒有掉力。這是拉力機的一個非常關鍵的技術。那么具體對試驗過程的影響體現(xiàn)在哪里呢？
1、引伸計的裝夾、跟蹤與取下來的時機。對于鋼材的拉伸的試驗，如果要求取最大力下的總伸長，那么引伸計就必須跟蹤到最大力以后再取下。對于薄板等拉斷后沖擊不大的試樣，引拉力機伸計可以直接跟蹤到試樣斷裂；但是對于拉力較大的試樣，最好的辦法是試驗機拉伸到最大力以后開始保持橫梁位置不動，等取下引伸計以后在把試樣拉斷。有的夾具在夾緊試樣的時候會產(chǎn)生一個初始力，拉力機一定要把初始力消除以后再夾持引伸計，這樣引伸計夾持的標距才是試樣在自由狀態(tài)下的原始標距。
2、拉力速度的問題。拉力機在彈性變形階段，金屬的變形量很小而拉伸載荷迅速增大。這時候如果以橫梁位移操控來做拉伸試驗，那么速度太快會導致整個彈性段很快就被沖過去。
那么，拉力機的拉伸速率對試驗結果數(shù)據(jù)有什么樣的影響呢？主要由以下幾個方面：
1.屈服強度：試驗速度較慢時，屈服強度與抗拉強度相差比較大；試驗速度愈快，屈服強度與抗拉強度的差值逐漸減少。
2.抗拉強度：鋼絲拉力機抗拉強度隨著試驗速度的拉力機價格上升，抗拉強度增大，但是到達一定階段后趨于穩(wěn)定。
3.斷后延伸率：拉力機拉伸速度的提高使斷后延伸率下降，到一定階段后斷后伸長率下降趨于緩慢，（另外塑性大的抗拉強度和斷后伸長率對拉伸速度的敏感性大，而塑性小的抗拉強度和斷后伸長率對拉伸速度敏感性則是相對較?。?/span>
一般情況下，拉力機拉伸速度的變化對試驗結果的影響如上，但對于塑料材料，它屬于粘彈性材料，它的應力松弛過程與變形速度緊密相連。拉力機當拉伸速度減小時，拉伸強度減小，斷裂伸長率增大；拉伸速度增大時，塑料呈現(xiàn)脆性，拉伸強度增大，斷裂伸長率減小。
以上就是拉力機拉伸測試時速度對整個測試的影響，我們能夠總結出：拉伸速度對整個試驗進程和試驗結果都有著較明顯的影響，所以，在測試不同材質的材料時，我們要選擇好合適的速度。這樣才能達到理想的測試效果。
推薦閱讀
【本文標簽】：拉伸測試,拉伸速度
【責任編輯】：天氏庫力 版權所有：http://www.tjkbl.com/轉載請注明出處
