電路板三點彎曲試驗原理及特點

返回列表來源：天氏庫力 發布日期 2018-06-21 瀏覽：

電路板是電子產品內部重要組成零部件，對固定電路的批量生產和優化用電器布局起重要作用。它是以聚酰亞胺或聚酯薄膜為基材制成的一種具有高度可靠性，絕佳的可撓性印刷電路板。具有配線密度高、重量輕、厚度薄、彎折性好的特點。但是為了讓電路板的質量更進一層樓，通常我們會對它做彎曲試驗。最常用的當然就是三點彎曲夾具，該試驗主要檢測電路板的抗彎曲性能是否滿足國家生產標準。

三點彎曲夾具特點：
三點彎曲夾具是專門針對硬度高的材料做彎曲試驗，可測試材料的機械性能、塑性變形、質量檢測等。天氏庫力設計的塑料三點彎曲夾具是由三個部分組成：壓頭、支座、底座。它的工作原理是：在給材料做彎曲試驗時，試樣斷面上的的應力分布是不均勻的，表面應力應變最大，而心部最小，可以比較靈敏地反應材料表面缺陷情況，因此常用來檢測材料表面質量。

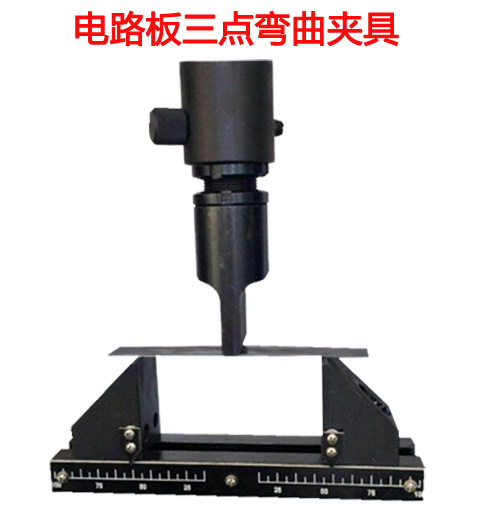

電路板三點彎曲夾具

電路板三點彎曲試驗步驟：
1、首先將彎曲夾具安裝到壓力試驗機的機臺上，然后將電路板樣品放在彎曲夾具上。
2、試樣放好后安裝壓頭，讓壓頭輕輕觸碰電路板。
3、啟動試驗機，讓壓頭施加向下的一個壓力，使電路板彎曲、變形直至斷裂。

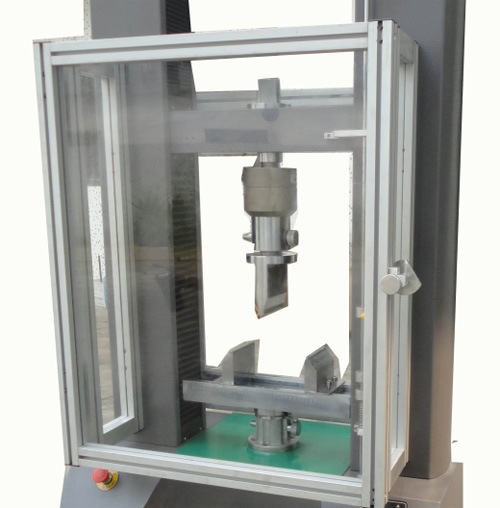

三點彎曲試驗
