拉力機中位移編碼器的作用及常見故障
來源:天氏庫力 發布日期
2018-12-10 瀏覽:
拉力機中最重要的三個數據就是:力值、位移、速度,力值由傳感器測量記錄,位移一般由編碼器負責測量,速度就電機及整個減速系統配合決定。今天這篇文章主要為大家介紹一下編碼器的在拉力機中的作用。
一、編碼器是什么?
編碼器是將信號或數據進行編制、轉換為可用以通訊、傳輸和存儲的信號形式的設備。編碼器把角位移或直線位移轉換成電信號,前者稱為碼盤,后者稱為碼尺。

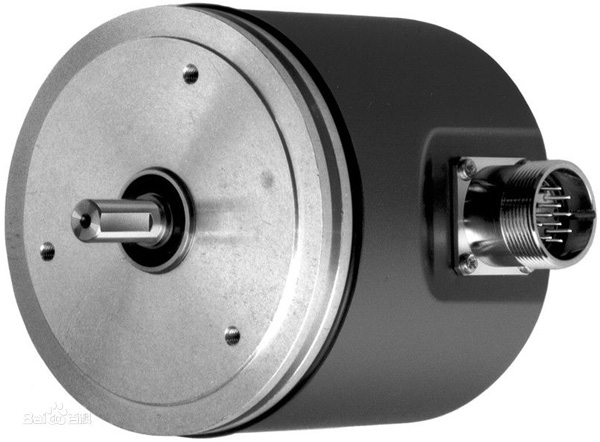

拉力機位移編碼器
二、拉力機位移編碼器的作用:
拉力機編碼器是一種將旋轉位移轉換成一串?dāng)?shù)字脈沖信號的旋轉式傳感器,這些脈沖能用來控制角位移,編碼器滾珠螺旋絲杠結合在一起,可用于測量直線位移。電子拉力機的延伸率一般都是光電編碼器測試的結果。
三、拉力機位移編碼器常見故障及解決方法:
1、編碼器裝置松動
這種故障會影響位置控制精度,造成停止和移動中位置偏差量超差,甚至剛一開機即產生伺服系統過載報警。
2、編碼器連接電纜故障
這種故障出現的幾率最高,維修中經常遇到,應是優先考慮的因素。通常為編碼器電纜斷路、短路或接觸不良,這時需更換電纜或接頭。還特別注意是否是由于電纜固定不緊,造成松動引起開焊或斷路,這時需卡緊電纜。
3、編碼器電纜屏蔽線未接或脫落
這會引入干擾信號,使波形不穩定,影響通信的準確性,必須保證屏蔽線可靠的焊接及接地。
4、編碼器自身故障
編碼器本身元器件出現故障,導致其不能產生和輸出正確的波形。這種情況下需更換編碼器或維修其內部器件。
5、光柵污染
會使信號輸出幅度下降,用脫脂棉沾無水酒精輕輕擦除油污即可。
6、編碼器電池電壓降低
這種故障通常有含義明確的報警,這時需更換電池,如果參考點位置記憶丟失,還須執行重回參考點操作。
