中厚鋼板的力學性能檢測方案
來源:天氏庫力 發布日期
2019-04-15 瀏覽:
簡介:
中厚鋼板是指厚度在10mm和200mm之間的鋼板產品。中厚鋼板產品有著廣泛的應用,如包括造船、建筑、大直徑焊接管和鍋爐。此分類標識板材的材料成分(碳含量、合金等),表明其屈服強度和抗拉強度高于預定值、斷面收縮和伸長在公差范圍內,而且此中厚鋼板達到最低硬度要求。確保中厚鋼板符合所頒分類標準的要求,這對于設計安全可靠的產品是至關重要的。所以,常見的中厚板必須經過拉伸及彎曲兩種力學檢測。
拉伸檢測:
中厚鋼板的力學性能主要指的就是其拉伸性能,中厚鋼板拉伸試驗測試其拉伸特性,如屈服強度和極限強度、斷面收縮和伸長。試驗系統需在堅固耐用的同時,保證測試結果的準確和穩定。試驗機及其夾具和測量系統必須不受熱軋試樣表面氧化層污染的影響。在處理變形(扭曲或彎曲)試樣時,務必確保試樣測量站和夾具的可靠性。試驗控制軟件必須采用先進的算法,以計算各種應變/應力曲線的試驗結果。
彎曲檢測:
導向彎曲試驗用于評估中厚鋼板板材的塑性。根據使用的機架,基座隨臺面上升或橫梁下降而彎心施力于試樣,由此產生彎曲力。試樣受彎心施加的力而與基座上的支輥形成180度彎曲。試驗所需的彎心直徑取決于中厚鋼板的厚度。試驗機需具有固定夾具的功能,以防止試驗期間出現滑動。
檢測方案:
中厚鋼板的拉伸檢測必須使用萬能試驗機,試驗機的量程根據鋼板的厚度來選擇,推薦范圍:100KN-2000KN,軟件方面建議選擇伺服閉環控制系統。拉伸夾具應選擇楔形夾具,可根據情況選擇手動,氣動或者液壓式夾具等。彎曲測試夾具根據產品具體要求定做,常用的一般是三點式彎曲夾具,彎曲夾具主要是測試中厚鋼板試樣的塑性。所以彎曲夾具必須使用規定直徑的彎心保持彎心與基座的對齊,使力作用于跨距中心。

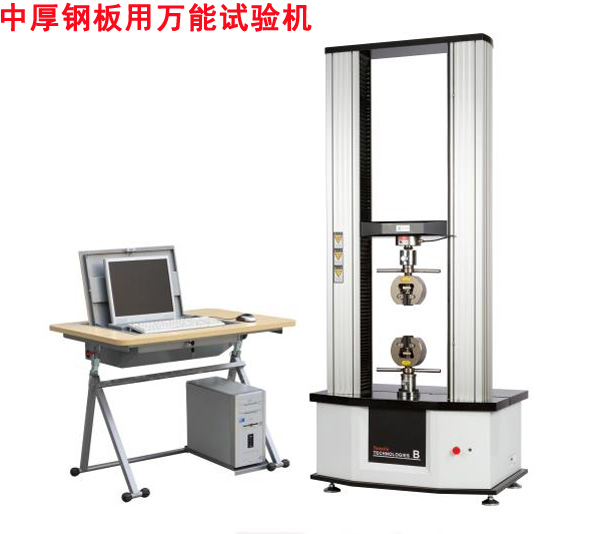

中厚鋼板用萬能試驗機:

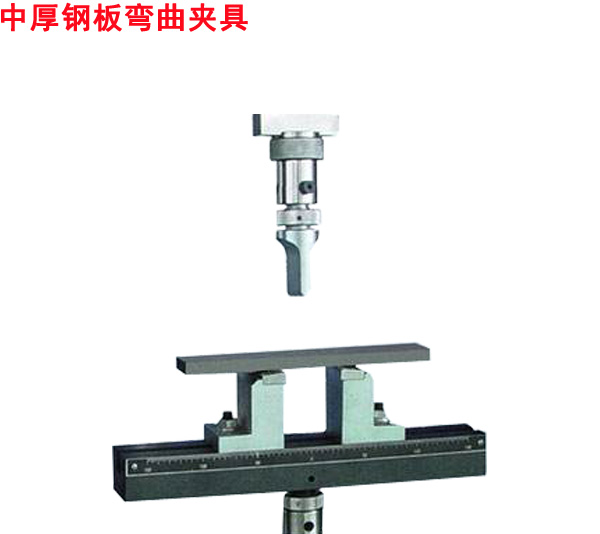

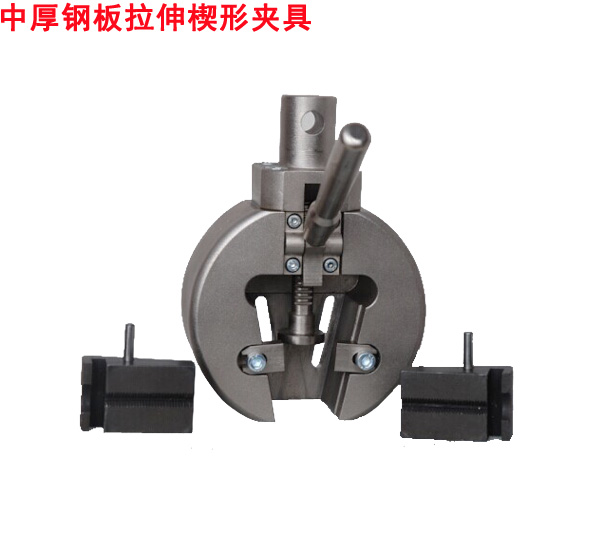

中厚鋼板用夾具:
